随着社会的不断发展，今天的时代是一个信息时代。半导体和集成电路已经成为这个时代的主题。芯片封装过程直接影响到半导体和集成电路的机械性能。芯片封装一直是工业生产中的一大难题。所以江南app 如何克服这一问题，如何将其应用于芯片封装行业？

　　一、芯片键合方面pcb在键合过程中容易移位，为了避免从pcb表面移除或置换电子元件，我们可以使用自动胶粘机设备将pcb表面胶合，然后加热到烤箱中。这样，电子元件就可以牢牢地贴在pcb上。

　　二、底料填充方面我相信许多技术人员在芯片倒装的过程中遇到了这样一个困难的问题，因为固定面积小于芯片面积，因此很难结合，如果芯片被撞击或被加热和膨胀，那么容易造成凸块破裂，并且芯片将失去其应有的性能。为了解决这个问题，我们可以通过 将有机胶注入到芯片和衬底之间的间隙中，然后固化。以这种方式，有效地提高了芯片与衬底之间的连接面积，并且进一步改善了它们的接合强度，这对凸块具有良好的保护效果。

　　三、表面涂层方面当芯片焊接时，我们可以通过 在芯片和焊点之间涂上低粘度和良好流动性的环氧树脂，这样芯片不仅可以改善芯片的外观，还可以防止腐蚀和刺激异物，可以很好地保护芯片，延长芯片的使用寿命！综上所述，以上是 在芯片胶接、基板填充、表面涂层等芯片包装行业的应用。我们可以把这种方法应用到日常工作中，这将大大提高我们的工作效率。有了这个方法，我们就不用再担心芯片包装问题了！

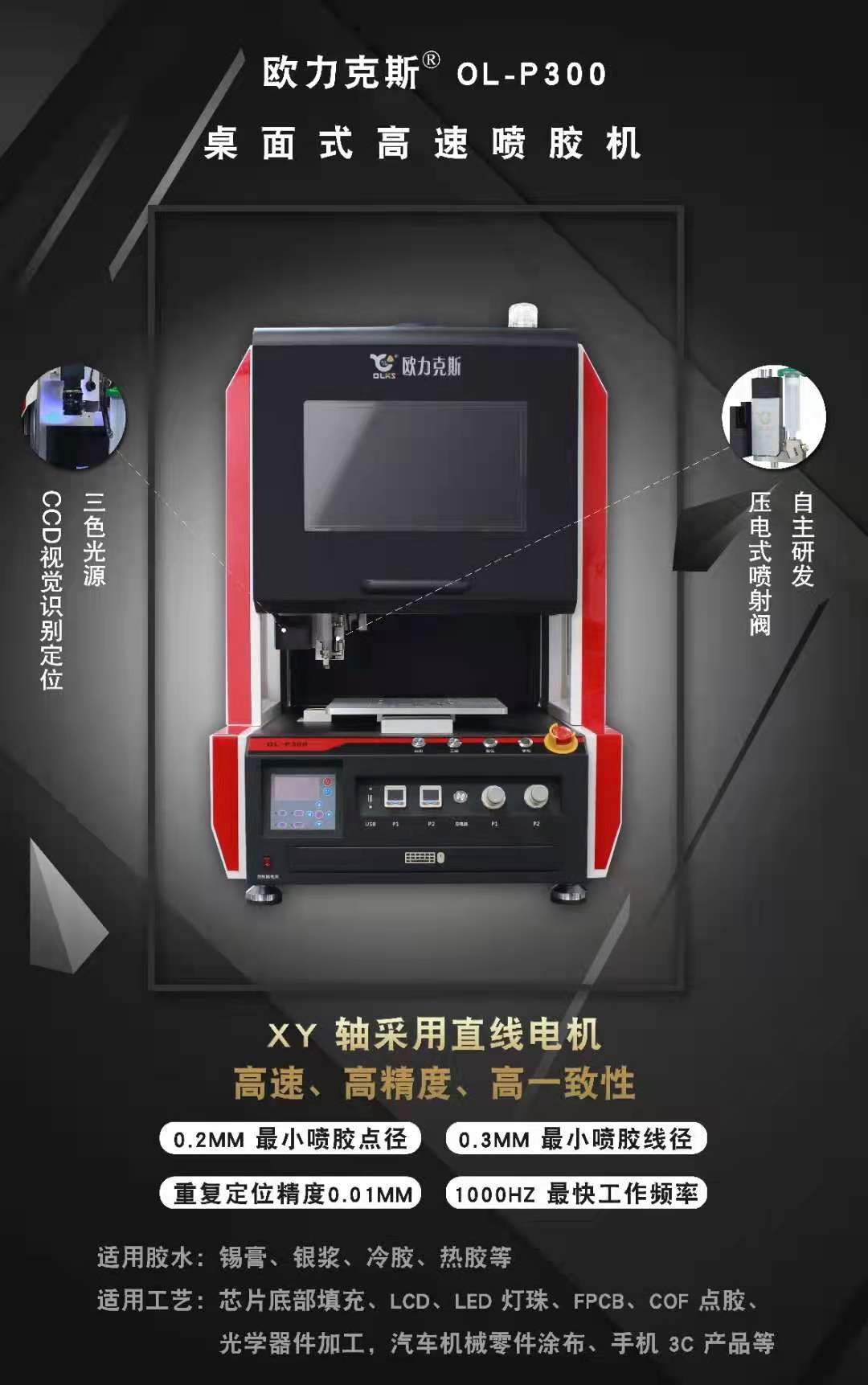

　　深圳市欧力克斯科技有限公司是一家专注于智能自动化点胶生产线解决方案的高新技术企业，主营产品有：高端 机、在线式喷射点胶机、高端智能焊锡机、流水线江南app的下载方式怎么设置 及各类非标自动化设备。产品在智能穿戴电子、半导体、LED、医疗器械、仪器仪表等制造行业得到了广泛的应用。

　　公司凭借雄厚的技术实力，学习华为精神，秉承“匠心精神、星级服务、利他思维”的核心价值观，依靠严格的质量标准管理体系,在高端智能自动化领域中不断开拓和发展。服务的终端客户包括国内的华为、国美、小米、创维、大疆、海信等各大知名企业以及大量的中小型企业。设备远销新加坡、韩国、马来西亚、印度、土耳其等国家，并获得了各界客户的普遍认可和良好赞誉，深受广大用户的信任和好评。

　　公司拥有专业的机械工程、控制工程、软件工程、视觉工程、流体力学工程等技术人才团队，为业内提供最具竞争力的精密点胶方案与服务。
